AnyStorage-Redhat 系统在双活场景下配置操作系统自带多路径最佳实践
关键字
multipath、多路径、双活
适用产品
- AnyStorage S2600 6.0.x
- AnyStorage AS5000 6.0.x
- AnyStorage AS6000 6.0.x
- AnyStorage AF5000 6.0.x
- AnyStorage AS5000 7.0.x
目的
存储在双活场景下针对前端主机为 Redhat、CentOS、Oracle linux 等系统，在使用操作系统自带的 multipath 多路径软件时，可参考此最佳实践配置多路径。
解决方案
使用操作系统自带 multipath 多路径软件时，需要分别在存储侧和主机侧进行配置，具体操作步骤如下：
存储侧配置：
- 通过浏览器登录 AnyStorage DeviceManager 存储系统管理控制台，依次点击资源分配 > 主机，进入主机管理页面。
- 选中需要配置的主机后，在下方的启动器标签页内点击修改，并在弹出的修改启动器对话框中勾选使用第三方多路径，依次设置切换模式、特殊类型模式、路径类型等启动器参数。设置完成后点击确定。
说明：
· 对于 RHEL 6.X 之前的版本，由于系统不支持配置 ALUA，推荐安装产品配套多路径软件 Ultrapath，以下操作步骤均不包括 RHEL 6.x 之前的系统。

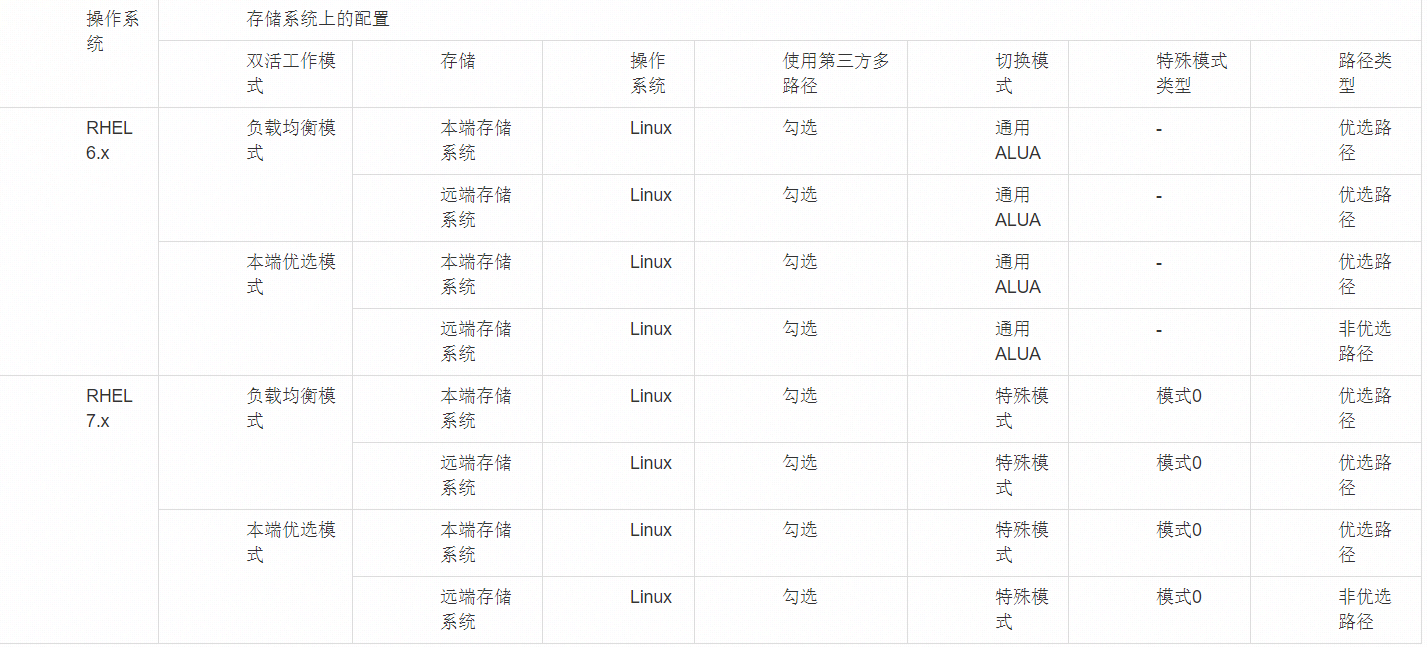

· 其中，“切换模式”、“特殊类型模式”及“路径类型”等启动器参数需要根据实际业务场景决定，可参考下表中推荐的配置：
注意：若已将 LUN 映射给主机使用，修改启动器参数后需要重启主机生效，请提前安排业务停机时间。初次映射配置启动器参数不用重启。
主机侧配置：
步骤一，安装多路径软件，加载驱动并生成配置文件
1. 执行以下命令安装多路径软件：
yum install device-mapper* -y
注意：该操作需要提前在主机操作系统上配置 yum 源，若系统已安装多路径软件，可忽略此步骤。
2. 执行以下命令加载 dm-multipath 驱动：
modprobe dm-multipath
3. 执行以下命令生成 /etc/multipath.conf 多路径配置文件：
mpathconf --enable
步骤二，修改 /etc/multipath.conf 多路径配置文件
对于 RHEL 6.x 和 RHEL 7.x 系统，执行命令 vi /etc/multipath.conf 编辑多路径配置文件，并在配置文件中添加以下内容：
devices {
device{
vendor "EISOO"
product "XSG1"
path_grouping_policy group_by_prio
path_checker tur
path_selector "round-robin 0"
prio alua
failback immediate
dev_loss_tmo 30
fast_io_fail_tmo 5
}
}
说明：dev_loss_tmo 和 fast_io_fail_tmo 参数控制链路故障时的重试时间及切换时间，图中提供的是推荐的值，可根据实际需要进行调整。
步骤三，配置检查
1. 重启多路径服务并设置服务开机自动启动。
· 对于 RHEL6 及之前的系统，执行如下命令：
/etc/init.d/multipathd restart
chkconfig multipathd on
· 对于 RHEL7 及以后的系统，执行如下命令：
systemctl restart multipathd.service
systemctl enable multipathd.service
2. 执行 multipath -ll 命令查看多路径配置是否生效。
下图示例中，多路径已经生效，其中 status=active 的路径对应 AO 路径，status=enabled 的路径对应 AN 路径，说明 ALUA 配置已经生效，一般来说 linux 系统上 AO 路径的 prio 值为50，AN 路径的 prio 值为10。
更多信息
· 关于 Linux 系统自带多路径更多的介绍，请参考 Redhat 官网介绍：Linux多路径介绍。
·
爱数存储双活提供两种典型的工作模式：负载均衡模式和本端优选模式。存储必须开启 ALUA，且主机必须使用ALUA，典型工作模式才能生效，主机多路径选路策略推荐配置为 round-robin。如果双活工作在负载均衡模式，主机多路径选路策略必须配置为 round-robin。当主机不使用 ALUA 或者多路径配置其他选路策略时，将由主机多路径策略完全决定双活的其他工作模式。按与主机的距离划分，双活阵列又分为：本端阵列和远端阵列。距离主机较近的阵列即为本端阵列，反之为远端阵列。
典型工作模式配置方法及应用场景如下：
